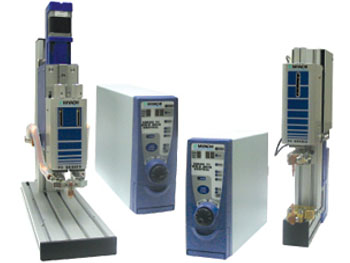

サーボモータ式ヘッド 70＆73シリーズ
|
サーボモータ式の制御により、足踏み式ヘッドや 自動化や卓上での溶接向けに設計された、米ユニテック社の 70&73シリーズ。
|
 |
|
正確無比なサーボモータ制御
■ 「ソフトタッチ」加圧
ワークへの衝撃を最小限に抑えるため、ゆっくりと加圧。と同時に、溶接前のワークの位置調整も行います。
■ 素早いフォローアップ
溶接中のワークの膨張に対し、素早くフォローアップ（追従）します。
これにより、溶接時に発生しがちなスパーク防止になり、より確実な仕上がりとなります。
■ 過加圧を防止
サーボモータ制御で、加圧のかけ過ぎを防止するので、ワークの変形や歪みの心配もご無用。
電極の位置、移動速度をコントローラーで個別に制御。自動システムへの搭載にも最適
Model 71（抵抗溶接用）、Model 72（パラレルギャップ溶接用）、そしてModel 73（高加圧力用）と3つのモデルをご用意。
高精度な制御でありながら、簡易なサーボモータ・コントローラーなので、どなたでも操作できます。
ご希望であれば、溶接の方法、ワークの材質・サイズなどの諸条件に最も適したヘッドを
弊社にてセレクトさせていただきますので、是非お問い合わせ下さい。
 |
|
 |
|
 |
| 73 シリーズ | 原点から溶接点までの速度や位置は、 自由に設定できます。 |
メッシュ溶接の一例 |
■ 電極位置の精度は、0.1mm 単位。電極の位置（原点、始点、中点、溶接点）と移動速度を、ユーザーが自由に設定できます。
■ フットスイッチ・第1レベルでは、電極は原点から始点、中点まで下降します。
この時、始点から中点までは、ゆっくりとした速度で下降し、衝撃を加えずに加圧します。
フットスイッチ・第2レベルでは、電極は中点から溶接点へ下降し、加圧をかけ過ぎずに溶接を完了します。
■ サーボモータ制御は、各ユーザーによって生じがちな品質のばらつきを防ぎ、常に均一かつ高品質な仕上がりを提供します。
もちろん、自動機搭載にも対応しています。
■ 多種多様な電極ホルダー、電極、サーモードチップをご用意しています。特注も常時承っておりますので、お気軽にお問い合わせ下さい。
| モデル名 | Model 71(抵抗溶接用） | Model 72（パラレルギャップ用） | Model 73（高加圧用） |
| 加圧力 | 113g〜3.6kg | 113g〜3.6kg | 6.8kg〜50kg |
| 加圧方式 | バネ加圧方式 | ||
| 駆動方式 | サーボモータ | ||
| 電極ストローク | Max 38.1mm（0.1ステップ） | Max 44.5 mm | |
| ヘッド奥行き | 102 mm | 203 mm | 99 mm |
| 溶接条件数 | 32 | 31 | |
| 電極速度 | 始点－中点 8段階の速度調節可（20-300mm/s） 中点－溶接点 4段階の速度調節可（7.5-30mm/s） 保持時間は、100ms、200ms、300ms、400ms、500ms、1000ms、2000ms、 外部END信号の8段階有り。 |
始点－中点 8段階の 速度調整可（20-125mm/s） 中点－溶接点 4段階の 速度調節可（5-30mm/s） |
|
| スクイーズ時間 | 10ms、20ms、30ms、40ms、50ms、60ms、 70ms、80ms、90ms、100ms の10設定 |
－ | |
| ホールド時間 | 100ms、200ms、300ms、400ms、500ms、1000ms 2000ms、外部END信号の8設定 |
－ | |
| 入力電圧 | 100-220VAC 50/60Hz | 100-240VAC 50/60Hz | |
| 重 量 | 4kg | 7.2kg | 16kg |
 |
 |
